Okay, hier nun die Bilder...


Sorry für die Qualität, die hab ich runtergeschraubt gehabt...

Hier habe ich 70er HT Rohr ( ist jedenfalls das Graue ) genommen.

1x 50 cm Stück gerade
2x 90 Grad Bogen

Das wird alles zusammengebaut nachdem der Schnorchel außen mit dem Shcnorchelwinkel innen verbunden wurde. Ich habe Außen- und Innenshcnorchel mit Baukleber zusammengeklebt/abgedichtet und 2 Schrauben gesichert, damit sich beide Teile auch ja nicht voneinander lösen.
Dann wurde auf den Äußeren Rand des HT Rohres ebenfalls Baukleber getan, dann in die Muffe geschoben.

Gerades Stück - 90 Grad Stück - 90 Grad Stück

Noch läßt sich alles prima gegeneinander verdrehen.
Vom originalen LuFiKasten habe ich vorne die "Tröte" entfernt, in diese Kotflügeltrennwand zum Motorraum habe ich ein Loch eingearbeitet ( ned meckern übers Aussehen, bin Grobmotoriker... )
Dorthinein paßt der 90 GradBogen genau rein, sitzt bissel stramm, hält also auch. Wie vorher shcon außen das HT Rohr mit Baukleber eingeschmiert und dann in den LuFi geschoben.
Anschließend den Baukleber noch richtig verschmiert, so daß ein glatter Übergang von HT Rohr zu LuFi gewährleistet ist.

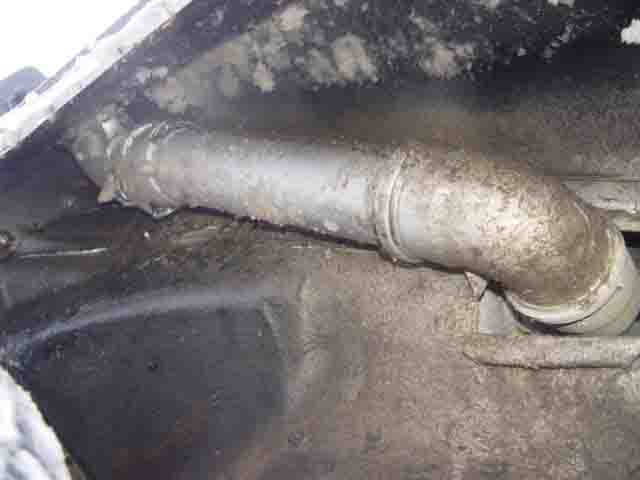

Das Einsetzen des HT Rohrgebildes in den Innenschnorchel und den LuFi erfolgt gleichzeitig, wobei das dicke Ende des HT Rohrgebildes bissel eher im Innenschnorchel verschwindet. da braucht man dann nix weiter festhalten und kann sich ganz um bereits beschriebene LuFi Frickelei kümmern.
Das dicke Ende des HT Rohrgebildes wurde auch wieder mit Baukleber eingeschmiert, so daß es mit dem Innenschnorchel dicht wird. nachdem ich alles in seine Position getüddelt hatte, habe ich um alle Verbindungsstellen nochmals den baukleber geshcmiert, so daß das Konstrukt jetzt eigentlich dicht sein sollte...


.
